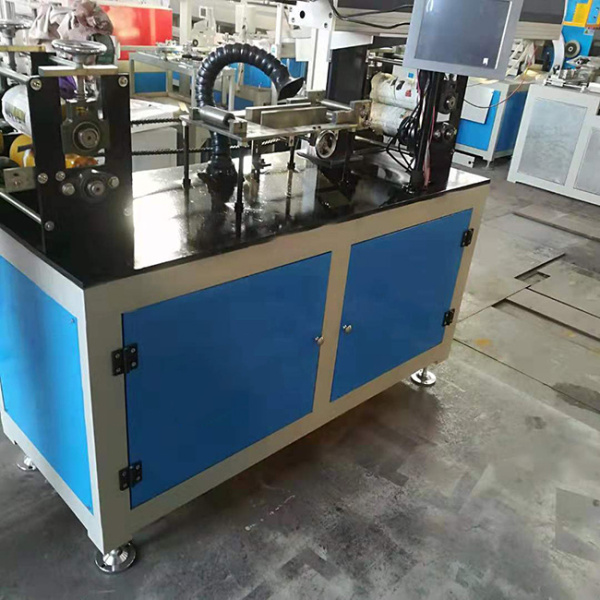

激光打孔机

　　激光打孔机
　　激光打孔机达到实用化的激光加工技术，也是激光加工的主要应用领域之一。激光打孔机，主要应用于印制线路板的内层与内层、外层与内层之间的连接，以高精度激光打穿铜板及内层树脂，再经过镀铜，即完成线路连接。
　　激光打孔机特点：
　　1、牵引形式：对辊式。
　　2、牵引机材质：聚氨酯橡胶。
　　3、牵引电机：1.5KW变频器调速加WPA70减速机。
　　4、打孔机形式：激光打孔。
　　5、PLC控制。
　　6、打孔形式多样化，打孔孔径可调。
　　7、镜头捕捉范围：φ100mm。
　　优点：
　　打孔效率高，经济效益好。可获得大的深径比。可在硬、脆、软等各种材料上进行。无工具损耗。适合于数量多、高密度的群孔加工。可在难以加工的材料倾斜面上加工小孔。
　　激光打孔工艺过程：详细了解打孔材料及打孔要求。模拟实验与检测。设计便利、快捷的工装夹具。程序设计。实施有效的打孔加工及必要的检测。
　　例如，在高熔点金属钼板上加工微米量级孔径，在硬质碳化钨上加工几十微米的小孔；在红、蓝宝石上加工几十微米的深孔以及金刚石拉丝模具、化学纤维的喷丝头等。这一类的加工任务用常规的机械加工方法很难，有时甚至是不可能的，而用激光打孔则不难实现。激光束在空间和时间上的高度集中，可以将光斑直径缩小到微米级从而获得很高的功率密度，几乎可以对任何材料进行激光打孔。
